제품명

제품구조

최고
사용
온도
（℃）

특성 비교

내열성

내압성

유연성

변위량

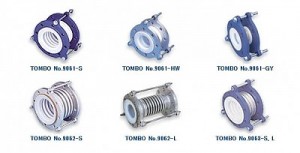

9061-S

NAFLON®PTFE
벨로우즈 피팅

 PTFE 튜브를 U 형山 형상으로 성형 가공한 끝에 플랜지를 설치 한 벨로우즈 피팅입니다. 변위량이 필요로하는 용도에 적합합니다.

150

○

○

○

◎

9061-SV

9061-GY

NAFLON®PTFE
벨로우즈 피팅
（보강 링 FRP 타입）

 9061-S의 보강 링 재질을 SUS에서 FRP로 변경 한 벨로우즈 피팅입니다. SUS 보강 링의 부식 대책으로서 염소 · 염산 등의유체에서 사용하는 경우에 적합 합니다.

150

○

○

○

◎

9061-GYV

9061-HW

NAFLON®PTFE 두꺼운
 벨로우즈 피팅

 9061-S의 벨로우즈부 두께를 두껍게하고내압성을 향상시킨 벨로우즈 피팅입니다. 진공용 서포트 링을 사용하지 않고 진공에사용할 수 있습니다.

150

○

◎

○

◎

9062-S

NAFLON®PTFE
벨로우즈 피팅
（스텐레스 피복 타입）

 SUS 얇은 파이프의 내면에 PTFE 튜브 라이닝, U형山 형상으로 성형 가공 한 끝에플랜지를 설치 한 벨로우즈 피팅입니다. 내열성과 내압성을 필요로 하는 용도에 적합 합니다. 또한 제품 표면 사이를 길게 한 9062-L 타입도 있습니다.

200

◎

◎

△

△

9062-L

9062-SV

9062-LV

9063-S

NAFLON®PTFE
벨로우즈 피팅
（내열 타입）

 PTFE 튜브를 U형山 형상으로 성형 가공한 끝에 플랜지를 설치 한 벨로우즈 피팅입니다. U형 컨트롤 링을 사용하여 내열성, 내압성을 향상시킨 타입 입니다. 내열성과 변위량을 필요로 하는 용도에 적합합니다. 또한 제품 표면 사이를 길게 한 9063-L 타입도 있습니다.

3山：200
5山：180

◎

◎

○

○

9063-L

9063-SV

9063-LV
